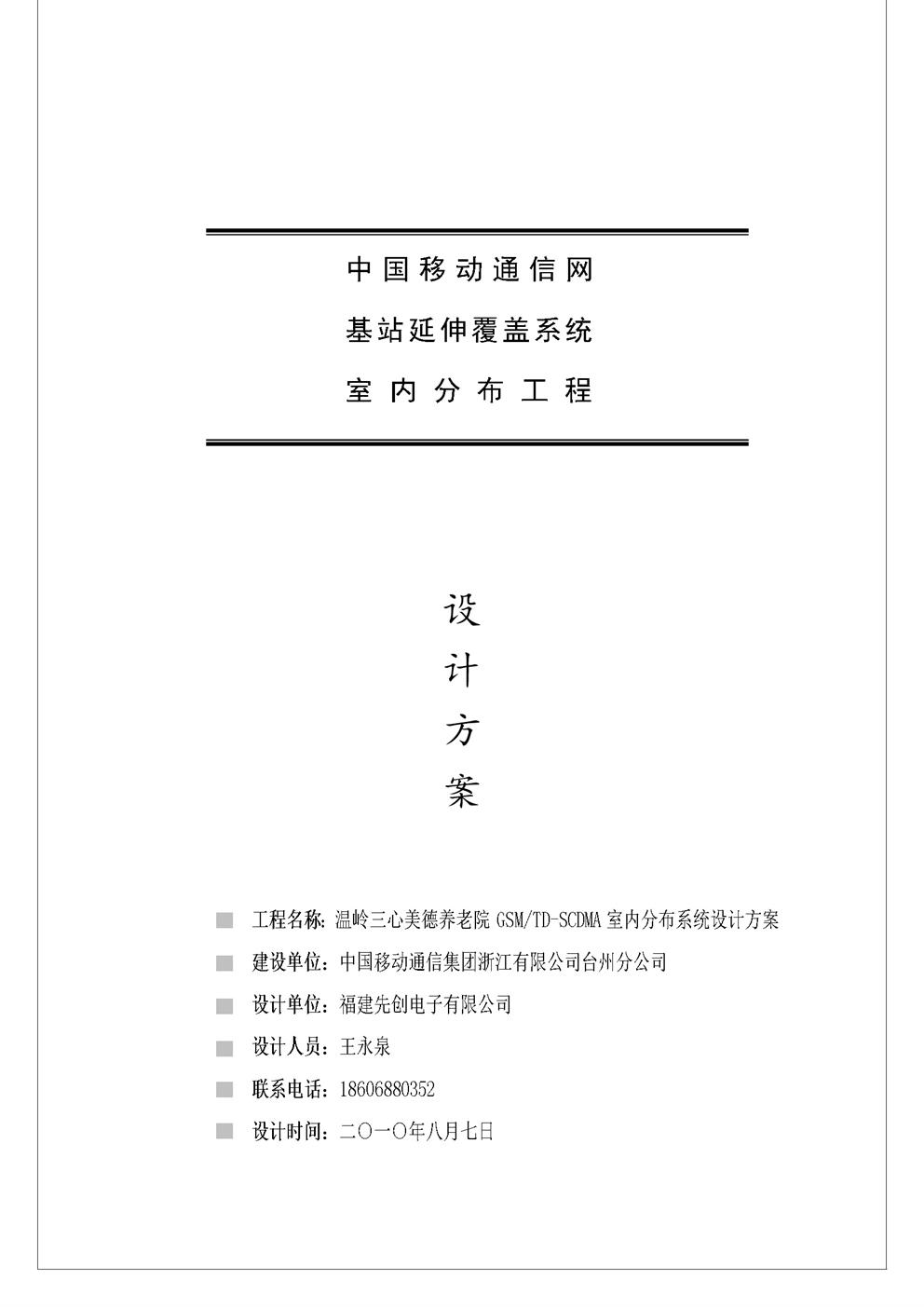

XXXXXXXXXXXX3G改造室内分布设计方案
温岭三心美德养老院GSM/TD-SCDMA室内分布系统项目勘测和审核表集成商：福建先创电子有限公司 项目编号： 工程名称：温岭三心美德养老院室内分布系统 地址：温岭市阳光大道1008号 业主联系人： 程鹏 联系电话： 13858682233 勘测时间： 2010-7-25 勘测人员： 林建华 楼宇性质： 住宅小区 楼宇层数：地上9层，地下1层 电梯数：11部总建筑面积：约15万平方米 覆盖面积：约6000方米 高度： 36m 经纬度：N： 121.355901° E：28.409248° GSM部分：原始LAC： 22378 CID： 13352 BCCH： 14 规划站号： 站型： O 3 蜂窝输出功率： 40 系统类型：微蜂窝（FLEXI+光纤直放站+室内分布系统 机房位置：3#综合楼B幢B1F配电间 设计边缘场强：平层≥-75dBm，电梯和地下室≥-80dBm 天线总数： 80副(全向吸顶天线51副、定向壁挂天线29副) TD-SCDMA部分：信号源类型： BBU（1台）+RRU（7台） 站型： O 3/3 分区方式： 系统方式 ： 合路共用2G室内分布（采用单通道） BBU位置： 3#综合楼B幢B1F配电间 设计边缘场强（dBm） 楼层≥-80dBm，地下室和电梯≥-85 dBm 天线总数：80副(全向吸顶天线51副、定向壁挂天线29副、GPS天线1副) ? 2G采用分布系统方式：□ 纯无源 □ 射频放大 □光纤 □ 其它 有源设备数量： 2台近端；4台1W远端； ? TD-SCDMA采用分布系统方式：□ 纯无源 □射频放大 □光纤 □ 其它 有源设备数量： 7 ? 电梯覆盖方式：□ 电梯井定向天线覆盖 □电梯厅全向天线覆盖 □其它 ? 天线安装方式（电梯除外）：□明装 □暗装（天花板材料：石膏） □ 其它 工程总造价： 58660.40 元 设备费: 0.00 元 乙方结算价: 31180.40 元 工程建设其他费: 元 本次工程涉及: GSM (GSM/TD/WLAN)网优中心审核意见: 日期：分公司审核意见: 日期：工程建设部审核意见： 日期：
温岭三心美德养老院工程—协调信息表 项目内容业主意见备注业主联系姓名：程鹏职位：总经理助理电话：0086-576-86157999手机: 13858682233不影响工作 业主协调人：姓名：黄莹电话：手机: 15267213010 BBU安装位置：安装在3#综合楼B幢B1F配电间业主指定 RRU安装位置：RRU1安装在2#综合楼C幢1F配电间，RRU2安装在2#综合楼A幢1F配电间。RRU3安装在5#合院式B1F电信机房，RRU4安装在活动中心1F配电间，RRU5安装在3#综合楼C幢B1F配电间，RRU6安装在3#综合楼B幢B1F配电间，RRU7安装在3#综合楼A幢B1F配电间业主指定 GPS天线安装位置：3#综合楼B幢9F层顶南面 电源电源情况/走线：具体见3G路由图 光纤光纤资源/走线：具体见3G路由图 新增天线和器件安装位置：具体见系统原理图和天线点位图 新增馈线馈线路由、布置情况：具体见系统原理图和天线点位图 业主协调小结目前该养老院已同意进行部分地下室和全部电梯进行覆盖，需部分为机房设备和楼顶GPS天线，要求施工进场时穿戴整齐，改造过程中尽量迅速，施工垃圾及时清理保持环境整洁。1
目 录1. 概述1.1 工程概况1.2 覆盖范围和目的2. 设计依据1.1 各种相关文件标准1.2 设计技术指标3. 系统场强测试分析3.1当前电磁环境汇总3.2GSM系统测试分析4. 模测分析5. 设计思路5.1整体思路5.2信源选取及合路方式5.3设计说明5.4系统框图6. 方案分析6.1覆盖分析6.2容量分析6.3切换分析6.4外泄分析2.1 系统间干扰分析6.5投资成本分析7. 设备安装说明7.1主机的安装7.2 GPS安装7.3 天线的安装7.4 电缆的布放7.5 五类线及光缆的布放7.6 接头装配说明7.7 电源的安装7.8 接地说明7.9 标识说明8. 天线功率分配表9. 系统原理图9.1 GSM和TD-SCDMA系统原理图9.2 线缆路由图9.3 有源设备安装图9.4 GPS安装图9.5 天线安装平面图10. 材料清单10.1 GSM系统材料清单10.2 TD-SCDMA系统材料清单10.3 辅料清单11. 系统报价1
1. 概述1.1 工程概况图1.1 地理位置图图1.2 温岭三心美德养老院实景照片图1.3 Google Earth截图（经纬度：e: 121.35590°,n: 28.409248°）温岭三心美德养老院位于中心大道和阳光大道交叉口，在城西街道上，阳光大道1008号。该养老院有十幢楼宇，其中2#综合楼C幢、3#综合楼A、B、C幢为9层高，其余楼宇为5-6层小矮楼。3#综合楼地下室为大型停车场，面积大约为4600平方米。5#合院式地下室面积为1600平方米。由于物业不同意覆盖楼层，故本方案只覆盖3#综合楼地下室、5#合院式地下室和11部电梯。楼宇各层功能及有源设备分布表：温岭三心美德养老院地 理 位 置温岭市阳光大道1008号名称功能单层面积（平方米）覆盖情况3#综合楼地下停车场4600全覆盖5#综合楼地下停车场1300全覆盖1#-11#电梯客梯1000全覆盖总计 6000 三心美德养老院大厦电梯情况编号功能数量停靠楼层机房位置是否覆盖1#-3#电梯31F-4F5F电梯机房是4#-10#电梯71F-9F10F电梯机房是11#电梯11F-6F7F电梯机房是总计 11 有源设备分布情况系统类型有源设备安装位置拉远情况覆盖区域TDBBU1安装在3#综合楼B幢B1F配电间BBU1+7RRU2#,3#,5#楼，活动中心TDRRU1安装在2#综合楼C幢1F配电间-2#综合楼C幢4#电梯TDRRU2安装在2#综合楼A幢2F配电间-2#综合楼A、B幢1#-3#电梯TDRRU3安装在5#合院式B1F电信机房-5#合院式B1FTDRRU4安装在活动中心1F配电间-活动中心电梯TDRRU5安装在3#综合楼C幢B1F配电间-3#综合楼C幢B1F和电梯TDRRU6安装在3#综合楼B幢B1F配电间-3#综合楼B幢B1F和电梯TDRRU7安装在3#综合楼A幢B1F配电间 3#综合楼A幢B1F和电梯总计BBU1台RRU7台2G近端机13#综合楼B幢B1F配电间一拖二（远端1、2） 2G远端机1活动中心1F配电间-活动中心电梯2G远端机22#综合楼C幢1F配电间-2#综合楼C幢4#电梯2G近端机23#综合楼B幢B1F配电间一拖二（远端3、4） 2G远端机32#综合楼A幢2F配电间-2#综合楼A、B幢1#-3#电梯2G远端机45#合院式B1F电信机房-5#合院式B1F2G总计近端机2台远端机4台表1.1 楼宇各层功能及有源设备分布表1.2 覆盖范围和目的覆盖范围：TD和GSM全覆盖。覆盖目的：解决室内的弱信号区和盲区，要求在不影响室外大网的同时GSM能最大限度吸收整个市场内2G用户的话务量，TD-SCDMA满足市场内3G用户的可视电话和其他低速数据业务的需求。 2G系统以光纤接入方式，采用微蜂窝+光纤直放站为信源+室内分布系统。3G系统采用3G的BBU+RRU为信源，采用单通道的覆盖方式。2. 设计依据1.1 各种相关文件标准1) 与浙江移动通信有限责任公司签定的关于室内覆盖系统建设项目的框架协议。2) 中华人民共和国国家标准《电磁辐射防护规定》,（国标GB8702-88）。3) 浙江移动室内分布系统3G改造指导意见（暂行）4) 浙江移动通信有限责任公司关于无线局域网工程的相关规定5) 浙江移动通信有限责任公司的覆盖要求6) IEEE802.11系列标准7) 国际以太网标准ISO/IEC 8802-38) 国际以太网标准ANSI X3T89.5 FDDI9) 国际布线标准ISO/IEC 1180110) 国际布线标准CECE89:9711) 浙江移动通信有限责任公司WLAN项目入围产品供应商设备技术指标12) 中华人民共和国卫生部颁布的《环境电磁波卫生标准》13) 现场勘察资料及测试数据1.2 设计技术指标1）．GSM系统设计指标1) 话务量吸收：覆盖区域内99%的话务由室内蜂窝承担，覆盖强度应不低于原覆盖系统。2) 覆盖区域：覆盖区域内的95%以上的面积由分布系统覆盖。3) 场强要求：95%以上的楼层、电梯和地下室区域信号场强应大于-80dBm。 4) 系统兼容性：分布系统能同时支持GSM900和TD-SCDMA系统。5) 统计指标：掉话率小于2%，呼叫建立成功率大于95%。6) 同频道干扰保护比C/I≥14dB；邻频道干扰保护比C/I≥-6dB；相邻第二个频道干扰保护比C/I≥-38dB。7) 在微蜂窝接收端位置收到的上行噪声电平小于-120dBm。8) 根据国家环境电磁波卫生标准，室内天线的输出口功率小于15dBm。9) 室内覆盖区误码率（RxQual）等级3以下的地方占95%以上。2）．TD-SCDMA系统设计指标1) 室内覆盖系统边缘场强：98%以上的位置，P-CCPCH RSCP≥-80dBm 2) PCCPCH C/I>=0dB。3) 误块率：AMR12.2kbps≤1%；PS (64/64kbps、128/64kbps、384/64kbps、HSDPA) ≤5~10%；CS64kbps ≤0.5~1%。4) PCCPCH信道外泄强度指标要求：（室外10米处是否占用室内信号）建筑外10米处接收室内信号≤-95dBm或比室外主小区低10dB的比例大于90%(当建筑物距离道路小于10米时，以道路为参考点)。5) 呼损率：无线信道的呼损率小于或等于2%。6) 无线可通率：移动台在无线覆盖区内98%的位置，99%的时间可接入网络。7) 根据国家环境电磁波卫生标准，室内天线的发射功率为10dBm以下。8) 覆盖区与周围各小区之间有良好的无间断切换。9) 呼叫建立成功率（各种QOS业务）：通常情况下，要求大于95%。10) 业务掉话率：通常情况下，要求小于1%。11) 业务拥塞率：通常情况下，要求小于2%。3. 系统场强测试分析3.1当前电磁环境汇总室内GSM信号现状测试表楼层面积(m2)用途现在信号情况测试情况最小(dBm)最大(dBm)90%区域(dBm)3#综合楼4F5936住宅-93-59-76覆盖一般 表3.1室内GSM信号现状测试表室内TD-SCDMA信号现状测试表楼层面积(m2)用途现在信号情况测试情况最小(dBm)最大(dBm)90%区域(dBm)3#综合楼4F5936办公室-93-56-75覆盖良好表3.2室内TD-SCDMA信号现状测试表3.2GSM系统测试分析4#综合楼3F RxQual_sub 图3.1 RxQual_sub轨迹图图3. 2 RxQual_sub分布图4#综合楼3F RxLevel_sub图3. 3 RxLevel_sub轨迹图图3.4 RxLevel_sub分布图4#综合楼3F CID图3.5 CID轨迹图小结：4#综合楼3F整体存在多个小区信号，信号强度一般，在－70dBm以上；通话质量0级占73.55%，覆盖较差。4. 模测分析由于物业不同意覆盖平层，所以本方案只对地下室和电梯进行覆盖。由地下室比较空旷，覆盖能满足要求，故不做模测分析。 5. 设计思路5.1整体思路为满足市场内不同用户的各类需求，本方案为多网合路方案，以达到最高性价比，实现多系统间的融合，确保GSM/TD-SCDMA/WLAN系统能完美覆盖。因整个市场面积大，话务高，方案结合市场布局合理划分小区，采用模块化的思路进行设计，做好各系统覆盖规划，容量规划，切换区域设置，外泄控制和频率规划等工作。5.2信源选取及合路方式1) GSM网络信源选取及合路方式 2G主机以微蜂窝和2台光纤近端机（1W）为信号源，共采用4台1W光纤远端机，BTS新上GSM900扇区覆盖，3载频配置，（以后可根据实际灵活配置载频）；采用与TD-SCDMA合路方式。2) TD-SCDMA网络信源选取及合路方式TD系统以BBU+RRU（三载波）作为信源，根据6.2的话务量分析，由于该大楼的语音业务和数据业务的要求较高，共采用7个RRU作为TD室内覆盖信源，室内分布系统设计时按照PCCPCH信道功率（双码道）不超过32dBm；采用与GSM合路方式。3) 楼宇吊顶照片此楼宇部分楼层为石膏吊顶：3F-4F。根据业主要求天线暗装。图5.1平层吊顶图片（1F-5F）5.3设计说明1) 机房的确定：机房位于3#综合楼B幢B1F配电间，面积约10平米。具体位置如下图。图5.3 机房位置图2) 分区方式和通道方式：对于GSM系统，采用1套微蜂窝为信号源目前可满足该小区的话务需求。随着3G网络的发展，移动用户对GSM网络容量的需求会慢慢减少，到时可根据实际情况做出相应调整。对于TD-SCDMA系统，目前 TD-SCDMA系统还处于初始阶段，所以初期用户不会很多，短期内不存在业务繁忙的问题，因此基站单个扇区的配置基本上就能够满足业务测试及初期使用的要求,现不考虑分区。3) 系统扩容：TD系统扩容可采用RRU小区分裂法，也可通过增加载波方式来进行扩容；GSM系统的扩容可通过添加载频、小区分裂法，也可采用共用DCS1800和GSM900进行扩容。4) 系统兼容性：无源器件和天线采用宽频段（800MHz～2500MHz），可满足2G、3G和WLAN要求。5) 楼层的覆盖：为了控制小区间的干扰，采用全向吸顶天线和定向吸顶天线相结合的方式，所有的器件和天线均符合TD-SCDMA频段。天线布置均采用“小功率，多天线“的原则，使TD-SCDMA信号只穿透一堵墙。因楼层用途和业主要求，未对楼层进行覆盖。只对地下室和电梯进行覆盖。6) 地下室的覆盖：三心美德3#综合楼为一个连体的地下车库，地下室的覆盖本着天线与天线间的距离为15-20米，根据现场的结构部分区域增加天线密度来保证信号覆盖。7) 电梯的覆盖：电梯采用在电梯井内安装定向壁挂天线的形式进行覆盖，天线采用垂直安装的方式，朝向电梯厅方向，每副天线的覆盖区域不超过4层。考虑椒江华府天地一层楼层比一般标准层要高，故天线以3层一副天线覆盖。（具体天线布放参照电梯安装示意图）。2G天线的输出功率基本上在11dBm以上，3G天线的输出功率基本上在8dBm以上。所以电梯内的天线布放完全可以满足覆盖要求。8) VIP区域的特殊覆盖: 对于会议厅覆盖已经和业主协商后天线装在会议厅内，总经理办公室天线放其门口满足其覆盖需求。9) 各系统供电方式：各个系统主设备的供电方式均为直流供电方式，AP采用交换机远供的方式10) GPS天线设计与安装位置说明：GPS天线安装在3#综合楼B幢9F层南面11) 施工难易说明：站点的方案设计经过现场勘测，并已经和业主进行沟通，各系统主设备的安装、新增的天线和器件、馈线走线的路由得到业主的同意，施工工程的难度较小。12) 关键位置施工注意事项：主设备的供电方式为直流供电，在各个井道内加装开关电源，每个井道独立使用一套开关电源，不允许集束电缆横跨井道，加装开关电源时确保整流模块能够顺利取出，以便维护；天线点位严格按照方案施工，网线接头和馈线接头确保工艺质量，做好防火防水处理；由于弱电井道内设备较多，为了保证设备的正常稳定工作，做好井道内的通风处理。13) 业主协调问题：本次设计方案的设备安装及线缆走线，已和业主进行协调沟通14) 其他说明：严格参照方案施工，如需要变更或方案与实际情况不符，及时联系设计人员更改设计方案 。5.4系统框图图5.5 系统框图1 图5.6 系统框图2 6. 方案分析6.1覆盖分析GSM覆盖区域场强预测分析参照通过现场模拟测试，及室内空间传播模型对覆盖效果进行预测。900MHz信号可视空间传播损耗（以20m为例）： Lb = 32.4 + 20lgd(km) + 20lgf(MHz) = 32.4 + 20lg0.02 + 20lg900 = 58dB距离10m15m20m30m衰耗52dB55dB58dB61dB各种参数值参考如(H)下：电梯损耗及多径衰落余量约35dB，隔墙损耗及多径衰落余量约20dB，近距离直射各种衰落余量约7dB，10m的空间损耗为52dB，20m的空间损耗为58dB，30m的空间损耗为62dB。40m的空间损耗为64dB，套用下列的公式并由上述的分析数据可得，下列各点的信号电平为： Pr = Pt + Ga – Ls – M 其中， Pr为接收点信号电平，Pt为天线口信号电平，Ga为天线的增益，Ls为空间损耗，M为衰落余量。以市场3#综合楼地下室最弱天线ANT3-B1F输出4.0dBm电平为例，则室内最远处距该天线为10m，该点场强约为： 由此可见，上述预测信号可满足通信要求。因本系统其他天线口电平均高于此值，故本系统可以满足覆盖要求，符合设计要求。TD-SCDMA覆盖区域场强预测分析根据电磁波自由空间传播损耗公式: LS=(4πD/λ)2=(4πdf/c)2以上公式中D为传播距离，f为电磁波频率，c为光速。用对数表示为： LS =10Lg (4πdf/c)2=20Lg(4π/c)+ 20Lgd(m)+20Lgf(MHz)=-27.56+20Lgd(m)+20Lgf(MHz)f:1920-2170MHz(取2000MHz)代入上式可得:LS（dB）=38.46+20lgd(m)2000MHz信号的可视空间传播损耗： 10m15m20m30 m2000M58dB62dB64dB68dB总的路径损耗为：L = Ls + M 其中，Ls为空间损耗，M为衰落余量（参见下表）混泥土墙体砖墙玻璃钢筋混泥土混凝土地板电梯13~20dB8~15dB6~12dB20~40dB8-12 dB35~40 dB 我们以天线口低发射电平为例，估算距天线最远处的室内覆盖区域信号接收电平。套用下列的公式并由上述的分析数据可得，下列各点的信号电平为： Pr = Pt + Ga – PL – M 其中， Pr为接收点信号电平，Pt为天线口信号电平，Ga为天线的增益，PL为路径损耗，M为隔墙损耗及衰落余量。以市场E区最弱天线ANT32-B1F输出4.6dBm电平为例，则室内最远处距该天线为10m，该点场强约为： 由此可见，上述预测信号可满足通信要求。因本系统其他天线口电平均高于此值，故本系统可以满足覆盖要求，符合设计要求。6.2容量分析1）GSM容量分析网络容量分析对于网络的建设有非常重要的意义，但在实际容量分析过程中我们发现，通常当尚未达到理论能承载的话务量，即按照小区的载波数在一定的呼损条件下（通常取2%）查爱尔兰B表得到的小区能承载的话务量，网络就已经出现拥塞，导致设计的网络容量无法满足实际的话务需求。通过大量实际经验我们总结出不同载波配置下不同的信道利用率，详细见下表：载波数TCH数量2％阻塞率对应的话务量实际信道利用率实际承载最佳话务量172.9447.4%1.392148.252.9%4.3432214.959.8%8.9143021.9362.0%13.6053728.2563.7%18.0064535.6176.1%27.1075343.0677.8%33.5086049.6478.7%39.0796756.2875.0%42.21107563.976.3%48.76118371.5781.2%58.11129179.2783.8%66.43表6.1 载频配置与信道利用率对应表每个用户的业务量定义为峰值小时期间的某一给定时刻，每一给定用户进行通话的平均概率，其单位是爱尔兰。移动通信网络设计中所采用的值为0.025ERL/用户，中国原邮电部规定的是0.01-0.03之间。参照义乌国际商贸城三期一地块室内宏蜂窝话务计算模型，市场内每用户忙时话务量为0.02ERL/用户话务计算模型，可推出地下室话务量肥西本次覆盖各楼宇预测话务量和需要的载波数（移动用户占总人数的70％计）。1、地下室话务量分析地下室总面积约6000平方米，平均每100平方米有一人，人均手机使用率按100%，移动用户占70％，人均话务量取0.02Erl/sub地下室预测话务量=6000×1/100×100％×70％×0.02=1.68 Erl 根据平均话务量计算每小区3载波可以可以满足其平均话务量，届时可以通过观察对热点小区进行话务扩容，可扩至4载波，支持13.6Erl的话务，远大于最高话务量8.91Erl的峰值。 2）TD-SCDMA容量分析由于目前国内3G室内覆盖系统没有适用的话务模型，我们可以根据相同地点已发生的2G话务量来推断3G话务容量。主要是先基于一些假设及相关的工程项目的数据,对该热点的话务量进行推算。TD-SCDMA用户除了语音业务之外，将有如下新业务：? 电路型视频电话业务? 分组移动数据业务因此TD-SCDMA用户的业务模型将更为复杂，对于分组移动数据业务我们采用吞吐量的方式计算，电路型视频电话业务由于受终端、用户认知度等多方面影响，虽然其耗费资源较多，但业务量并不十分大，综上，我们作如下表预测：楼宇用途CS12.2K语音业务（Erl/用户）CS64K电路型视频电话业务（Erl/用户）PS64/128/384分组移动数据业务吞吐量（kbps/用户）市场0.0050.0010.2表6.3 TD-SCDMA业务量预测后期TD-SCDMA网络建网完善，用户较多后，可以按照上述话务模型进行话务预测，前期主要以满足CS12.2K业务进行话务预测，但要保证网络的可扩容性能够满足将来TD-SCDMA业务的增长。3G移动用户将使用多种类的语音和数据业务，如何计算容量取决于大量参数的调整，其中3G终端的渗透率初期难以估计，但它的取值对最终结果影响十分大，暂且认为3G终端的初始渗透率为40％，后期3G终端的渗透率为100%。本系统在设计时,首先按现有用户数据模型及数据传输时的可延时的特性，在现有QOS为2%的配置下可基本满足其需要，当：用户渗透率话音视频电话PS数据100%20%100%根据GSM系统话务量分析，用2G网络一样的统计方法可以计算出3G网络的话务量如下表所示：TD-SCDMA小区初期载波配置、话务量：地下室话务量分析：地下室总面积约6000平方米，平均每100平方米有一人，人均手机使用率按100%，移动用户占70％，人均话务量取0.02Erl/sub，地下室预测话务量=6000×1/100×100％×70％×0.02=1.68Erl，需要载频数为2。区域TD用户（人）忙时每用户语音话务量总话务量需要的TD载波数A23810.00519.051表6.4 TD-SCDMA小区初期载波配置、话务量表1注：初期每个TD-RRU配置3个载波，且时隙按照3:3配置。CS12.2K语音业务：市场：0.005 Erl/用户；业务渗透率：100%；后期网络的话务参考模型：注：CS12.2K语音业务：市场：0.005 Erl/用户；业务渗透率：100%；CS64K电路型视频电话业务：地下室：0.001 Erl/用户；业务渗透率：20%；区域TD用户（人）CS64K话务量(ERL)PS64/128/384 (kbps)需要承载的话务量CS12.2K(ERL)、CS64K(ERL)和PS64/128/384 (kbps)需要的TD载波数A23810.281127.62(ERL)、0.28(ERL)、112(kbps)2 表6.5 TD-SCDMA小区初期载波配置、话务量表2注：PS64/128/384分组移动数据业务吞吐量：教学楼：0.2kbps /用户；业务渗透率：40%；能提供的PS64/128/384分组数据是在满足CS12.2K语音和CS64K电路型视频电话业务后所能提供供的数据传输能力。根据以上的计算，初期TD-RRU每个最多配置3个载波就能完成预计的3G各种业务的接入需求，TD载波数少可以单个小区内的RRU配置为3个载波，以减少切换。后期每个RRU配置更多的载波就能承载各种3G业务。由于BBU+RRU组网方式的灵活性与配置的灵活性，只要TD在网络建设时同GSM采用共同的覆盖模式，后期业务量增长后，只需要在BBU端进行相应小区配置与载波增加，无需设备的改动，即可增大TD网络的容量。6.3切换分析1) 本方案在覆盖区域内设计的边缘场强均大于-85dBm，合理设计天线口功率，既保证了室内的覆盖信号场强，又防止室内信号外泄而导致对室外网络的干扰。而1F采用全向天线覆盖，在充分考虑信号不外泄的情况下，在１层各出入口进大楼切换到本工程室内所用的小区信号，出大楼5米处切换到室外小区信号。在设计时充分贯彻多天线小功率的方式，在控制外泄的前提下尽可能的保证了室内信号的无缝覆盖。2) 商场内，电梯的三副天线和地下室的为同一个小区，而地下室和地上层为不同的小区，因此在地上层进出电梯的时候需要做切换。3) 为保证切换的顺利进行，建议将用作室内分布选用的小区与覆盖本大楼主要出入口外的小区设置好相邻关系，以能够保证切换的顺利进行。4) 进出电梯切换区域应该设在电梯厅而不是电梯门口；同一电梯运行过程中没有切换。5) 本次覆盖范围内，2G/3G共用室内分布系统的整体设计原则是保证GSM、TD-SCDMA两种系统间有足够隔离度的前提下，将所有用于室内覆盖的信号全部合路馈入一套分布系统中，需与室外信号做好良好的切换来保证进出市场的通话质量。WLAN系统切换情况较少，而且可以保证用户在切换在较强的场强下工作。6.4外泄分析1) TD外泄模拟测试：本方案只做地下室和电梯，不考虑外泄问题2) 2G外泄模拟测试：本方案只做地下室和电梯，不考虑外泄问题2.1 系统间干扰分析多系统合路需要注意的一项关键因素是多系统合路造成的相互干扰。系统制式上行频率（MHz）下行频率（MHz）GSM900890～909935～954GSM18001710～17301805～1825TD-SCDMA2010~2025（B频段）1880~1900（A频段-已逐渐使用）1900~1920（A频段-PHS退网后用）2320~2370（已批复还未使用）WLAN2400～2483.5表6.6 GSM、TD-SCDMA和WLAN系统频率使用表多系统室内分布的共建共享使得其单个系统的杂散、互调干扰在其带外产生某个或某些频率的发射，对频谱的其他系统和用户造成干扰，使其接收灵敏度降低，减小系统覆盖范围，相应影响系统通信质量，严重时将阻塞系统接收，造成系统瘫痪，形成阻塞。根据造成的后果干扰一般分为杂散干扰、互调干扰、阻塞干扰。1) 各系统允许的干扰容限系统允许的干扰容限是指在被干扰系统的频谱上迭加一个比它低7dB的干扰信号，其接收机灵敏度恶化0.8dB基础上所允许最大干扰信号电平值。根据原系统的噪声情况和基站的噪声系数，结合允许的最大干扰电平增量，可得到各系统的干扰容限表: 被干扰系统GSM900DCS1800TD-SCDMAWLAN系统热噪声(Pn)-121dBm-121dBm-113dBm-101dBm基站噪声系数Nf5dB5dB5dB5dB干扰保护7dB7dB7dB7dB允许干扰电平(SI)-123dBm-123dBm-115dBm-103dBm表6.7 GSM、TD-SCDMA和WLAN系统干扰容限表2） 杂散干扰分析杂散干扰指必要带宽之外的某个或某些频率的发射，对频谱的其他用户造成干扰，杂散干扰主要是指由于发射机的滤波特性不好，而使一些两次和三次谐波分量在发射机输出，产生杂散辐射信号。下表为各系统在带外的杂散指标： ★ 系统杂散指标（单位：dBm） 干扰系统GSMDCSTD-SCDMAWLAN被干扰系统SIB频段GSM900-123 -90-95-37DCS1800-123-93 -95-37TD-SCDMAB频段-115-85-85 -29WLAN-103-72-72-17 表6.8 GSM、TD-SCDMA和WLAN系统在带外的杂散指标表注：? 干扰系统的杂散指标已换算为被干扰系统的带宽? SI为被干扰系统的允许干扰容限电平? GSM和DCS的杂散指标要求R99版本计算? PHS杂散指标要求实测指标计算? CDMA2000指标按照3GPP计算? TD-SCDMA的A频段由于没有技术规范作要求，因此在此没有提及★ 杂散干扰隔离度要求根据各系统杂散指标表可以得出： 杂散干扰电平-SI=杂散干扰隔离度要求（单位：dB）干扰系统 被干扰系统GSMDCSTD-SCDMAWLANB频段GSM900 332886DCS180030 2886TD-SCDMAB频段3030 86WLAN313186 表6.9 GSM、TD-SCDMA和WLAN系统杂散干扰隔离度要求3） 阻塞干扰分析阻塞干扰是指系统A 的基站发出的信号功率落在系统B 的基站接收滤波器通带之外，却仍然进入B 系统接收机而带来的额外干扰。当此干扰大于B 系统接收机的阻塞门限时，接收机被推向饱和，无论有用信号质量多好都无法被接收。 ★ 系统阻塞干扰指标（单位：dBm） 干扰系统G900G1800TD-SCDMAWLANB频段被干扰系统PTSb43433320G900—888G18000—00TD-SCDMAB频段1616—16WLAN000—表6.10 GSM、TD-SCDMA和WLAN系统阻塞干扰指标 注：? TD-SCDMA的A频段由于没有技术规范作要求，因此在此没有提及? PT为系统基站的最大发射功率? Sb为系统允许的带外阻塞干扰电平★ 系统阻塞干扰隔离度要求（单位：dB）干扰系统 被干扰系统G900G1800TD-SCDMAWLANB频段G900—352512G180043—3320TD-SCDMA2727—4WLAN434333—表6.11 GSM、TD-SCDMA和WLAN系统阻塞干扰隔离度要求表 4） 互调干扰分析 一般是三阶互调影响较大，而这三个系统由于频段相隔较远，因此系统的三阶互调分量不会落到其他系统中，因此不会因三阶互调引起干扰。5）系统总隔离度要求综合考虑发射杂散和接收机阻塞指标要求，则隔离度要求如下：干扰系统 被干扰系统GSMDCSTD-SCDMAWLANB频段GSM900 352886DCS180043 3386TD-SCDMA3030 86WLAN434386 表6.12 GSM、TD-SCDMA和WLAN系统总隔离度要求表（单位：dB) 注：黄底黑字说明该指标为阻塞干扰要求隔离度最大，其余为杂散干扰隔离度要求TD-SCDMA的A频段由于没有技术规范作要求，因此在此没有提及。由上表可以看出，对隔离度要求较高的是TD-SCDMA杂散对WLAN的干扰和WLAN杂散对GSM900、DCS1800和TD-SCDMA干扰，要求的隔离度都是86dB，但实际上TD-SCDMA和WLAN产品在这些频段的杂散小于行业标准20dB以上，因此合路器的隔离度不同网络间的隔离度达到80dB以上就可以满足要求。6.5投资成本分析方案尽量通过调整无源器件的功率分配比例来分配功率，使功率分配更加合理，以减少有源设备的数量；现方案设计GSM/TDSCDMA/WLAN三网合一，天馈系统共用，可有效节约系统成本；收入主要来自市场深入覆盖带来的话费和其他业务收益，主要考虑GSM的话务量，按忙时262.92erl计算，通话费用为0.3元/分钟则此小区每天增加的话费收入为262.92×7×60×0.3=33127.92室内分布系统投资成本约3,952,271.92；则收回成本时间为：3952271.92/33127.92=119.3即119天时间可收回投资成本，经济效益明显。7. 设备安装说明7.1主机的安装1）安装说明1) GSM室内分布系统主设备为FLEXI O3，安装在3#综合楼B幢B1F配电间（详见主设备安装表）；2) TD-SCDMA主设备BBU安装在3#综合楼B幢B1F配电间。RRU分别安装在RRU1安装在2#综合楼C幢1F配电间，RRU2安装在2#综合楼A幢1F配电间。RRU3安装在5#合院式B1F电信机房，RRU4安装在活动中心1F配电间，RRU5安装在3#综合楼C幢B1F配电间，RRU6安装在3#综合楼B幢B1F配电间，RRU7安装在3#综合楼A幢B1F配电间；设备安装位置确保无强电、强磁和强腐蚀性设备的干扰。设备尽量安装在便于调测、维护和散热的地方；3) RRU的电源为-48V直流电，电源从主机所在弱点井道的开关电源箱中引入；2）安装规范1) 设备安装正确、牢固、无损伤、掉漆的现象；2) 设备电源插板至少有两芯及三芯插座各两个；3) 主机接地安装在大楼的主地网上。7.2 GPS安装1）安装说明根据GPS安装要求，结合站点的位置和现场GPS勘测，本站点的GPS安装在3#综合楼B幢9F楼顶，GPS距离BBU为60米左右。2）安装规范1) 安装GPS的位置建议选取位置开阔，可视性较好，水平方向无遮挡且便于安装；安装GPS天线的平面的可使用面积越大越好，天线竖直向上的视角应大于120°。注意不要受移动通信天线正面主瓣近距离辐射，不要位于微波天线的微波信号下方，高压电缆下方以及电视发射塔的强辐射下2) 从防雷的角度考虑，安装位置应尽量选择楼顶的中央，尽量不要安装在楼顶四周的矮墙上，一定不要安装在楼顶的角上，楼顶的角最易遭到雷击。GPS天线应在避雷针保护区域，避雷针保护区域为避雷针顶点下倾45°范围内；3) GPS天线安装必须保持垂直，安装时远离如电梯、空调等电子设备或其电器，天线位置应当至少远离金属物体1m远；4) GPS天线不能距离墙壁太近，至少要距离墙壁3米以上。南北方向是GPS卫星信号接收的理想方向，选取GPS安装位置时，首先要确保南北方向至少其中一面在GPS天线45°范围内没有阻挡，东西两面是次要的；5) 在位置满足要求的情况下，GPS馈线长度要求小于100米，当馈线长度较长时，如大于130米时需在GPS天线处增加功率放大器；6) GPS馈线室外部分小于20米时应两次接地，即下GPS天线抱杆位置和进入室内前位置均需接地，如GPS馈线室外部分大于20米时，除上述两次接地外，每20米应接地一次。7) GPS天线系统接地不得和空调、电动机、水泵马达的地导体接在一起。8) GPS馈线接地要求顺着馈线下行方向进行接地，要求接地线的弯曲角度大于90°。 7.3 天线的安装1）安装说明1) 标准层的吸顶天线安装在走廊区域，安装在天花板下，该站点的天线安装在纵向为两个铺面的中间位置，横向为走廊的正中间，用来满足双通道要求的两副天线的横向相距50cm，均需要天线支架和吊筋进行固定；2) 电梯的定向板状天线安装在电梯井道内，由上至下对电梯进行覆盖；3) 地下室的吸顶天线安装在天线支架上，天线低于消防管道。2）安装规范1) 室内天线应轻拿轻放，不能将表面损伤；2) 吸顶天线的安装应美观、牢固，与周围环境协调，并且不能损毁其它设施；定向吸顶天线应有辐射方向的标志；3) 室内天线布放时尽量注意墙体建筑对信号的影响，选择合适的位置。对于部分使用金属吊顶装饰的部分必须安装金属天花天线，对于没有吊顶的仓库、机房、停车场等区域必须安装增长天线支架，保证天线低于金属管道和线槽；4) 天线安装完毕后，应对每一处天线所处的位置做详细的标识；7.4 电缆的布放1）安装说明电缆的布放严格按照规范要求施工，线缆的弯曲半径满足规范要求2）安装规范1) 布放电缆时，电缆必须从外圈由缆盘的径向松开，逐步放出并保持松弛弧形，严禁从轴内乱抽电缆；电缆布放过程中应无扭曲、盘绞、打结，严禁打小圈、浪涌、死弯等现象发生；2) 布放电缆的型号和规格、路由走向、位置，应符合设计要求。电缆必须排列整齐，转弯圆滑，外皮无损伤。所有馈线均要求走桥架，无桥架的区域必须套用KBG管；3) 电缆的转弯半径应符合产品的技术要求，一般应为电缆外径的5至8倍；4) 电缆布放必须绑扎，绑扎后的电缆应排列紧密，外观整齐；线槽内布放电缆可以不绑扎，但槽内电缆应顺直，不得溢出槽道，尽量不交叉；电缆进出槽道时必须使用开孔器开孔，然后加装PVC锁母，保护电缆；5) 垂直布放的电缆每隔2至3米必须进行捆扎、固定，防止因电缆自重过大拉坏电缆和接头；电缆施工遇阻力时应收回重放，严禁用猛力拉拽电缆；6) 射频电缆与电源电缆应分开布放，现场条件所限必须同走道布放时，应有适当的分离措施；7) 电缆与电缆头的组装应牢固，电气接触良好；8) 电缆连接正确，牢固可靠。室外连接部位必须经过严密的防水处理；9) 电缆应无明显的外观损伤和变形。水平安装应作到布放平直，加固稳定，受力均匀，每隔1～1.5m用固定卡具加固一次；10) 馈线应按设计要求进行防雷接地处理。馈线安装接地卡部位，不得变形，并经过严密的防水处理；7.5 五类线及光缆的布放1）安装说明线缆的布放严格按照规范要求施工，线缆的弯曲半径满足规范要求2）安装规范1) 缆线的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。2) 缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。3) 垂直竖井内的线缆固定时的力的大小要适宜，如果扎线太紧会影响线缆的传输性能。4) 缆线敷设弯曲半径：室外光缆、电缆不小于缆线外径的10倍。当缆线采用电缆桥架布放时，桥架内侧的弯曲半径不应小于300mm。5) 线缆及管线与其他管线的间距：其他管线平行净距(mm)垂直交叉净距(mm)避雷引下线1000300保护地线5020给水管15020压缩空气管15020热力管(不包封)500500热力管(包封)300300煤气管300206) 密封线槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定。7) 缆线桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m 处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔5～l0m 处进行固定。8) 楼内光缆在桥架敞开敷设时应在绑扎固定段加装垫套。9) 采用吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆线可以不设置密封线槽进行布放，但应分束绑扎，缆线应阻燃，缆线选用应符合设计要求。10) 当五类线路由上存在干扰源，且不能满足最小净距要求时，宜采用金属管线进行屏蔽，或采用屏蔽布线系统及光缆布线系统。11) 拉线时都要求轻拉轻放，不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。五类线（尤其是超五类双绞线）拉线时的拉力不能超过13磅（约20公斤）。 光纤的拉力不能超过5磅（约8公斤）。 12) 为了保证施工的质量，规定如下：13) 拉线时每段线的长度不超过20米，超过部分必须有人接送；14) 在线路转弯处必须有人接送；15) 线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认。16) 垂直线缆的布放：穿线宜自上而下进行，在放线时线缆要求平行摆放，不能相互绞缠、交叉，不得使线缆放成死弯或打结。7.6 接头装配说明1）安装说明 接头的装配严格按照规范要求，并需要做好驻波检测工作，确保网线接头和馈线接头符合驻波要求，做好防水防火处理。2）安装规范同轴电缆的端头处理应符合下列规定：1) 使用刀具割剥护套层、绝缘层时应用力适当，不能伤及编织屏蔽网和缆芯；2) 芯线焊接端正、牢固、焊锡适量、焊点光滑、不带尖、不成瘤形。组装同轴电缆插头时，配件应齐全，位置正确，严格按照安装说明书装配牢固；3) 剖头处需加热缩套管时，热缩套管长度应统一适中，热缩均匀；4) 电缆施工时要注意端头的保护,不能进水、受潮,暴露在室外的端头必须用防水胶带进行防水处理；已受潮、进水的端头要锯掉。7.7 电源的安装1）安装说明本工程电源为：直流供电，要求每个井道功率为6KW，本次工程的电源取电方式在井道内加装开关电源。2）安装规范1) 主机接地通过16mm2铜线耳及铜线与机房地线相连。2) BBU和RRU电源配置要求参见“浙江TD-SCDMA工程基站建设改造原则”。3) RRU设备远端安装时采用－48VDC电源为其供电。? 当RRU距BBU的线缆长度≤100m时，用标配的供电电缆从信号源处的－48VDC电源为其供电。? 当RRU距BBU的线缆长度＞100m且≤300m时，可通过加粗供电电缆的线径从信号源处的－48VDC电源为其供电。? 当RRU距BBU的线缆长度＞300m时，可单独为RRU配置小开关电源及蓄电池组为其供电，蓄电池组后备时间按照4小时进行配置。7.8 接地说明1）安装说明有源设备都需要安全接地，严格按照规范要求施工。2）安装规范1) 主机接地通过16mm2铜线耳及铜线。接地铜排与弱电井内的主地线相连；2) 馈线接地时用专用接地卡，通过16mm2铜线耳及铜线引至弱电井内的地线铜排上；接地卡与馈线连接处须用防水胶和防水胶带做防水处理；3) 地线铜排安装在主设备的下方，通过铜线耳及铜线与弱电井内的主地线相连；7.9 标识说明1）安装说明站点的设备、器件、天线、电缆两端都需要粘贴标签，标签的编写格式严格按照规范要求，标签的粘贴方式按照规范。2）安装规范对每个设备.天线及每根电缆的两端都要贴上标签，根据设计文件的标识注明设备的名称、编号和电缆的走向。各种标签的编号格式如下:天线:ANT n—m 功分器:PS n—m 终止端：from_____设备编号耦合器:T n—m 衰减器:AT n—m 馈线:起始端：to ______设备编号 注:以上n表示设备的编号,m表示该设备安装的楼层.举例说明:安装在9层编号为2的三功分器，它的标签为：一段馈线，起始点是安装在9层编号为2的功分器PS2—9F，终止点为安装在10层编号为3的耦合器T3—10F，则此段馈线的标签为： 起始端标签： 终止端标签：a\ 设备的标签应贴在设备正面容易看见的地方，卷标的贴放应保持美观。b\ 馈线的标签用扎带牢固固定在馈线。其他事项的说明：所有外露馈线均需加套PVC管，要求美观，PVC管转弯处的波纹管长度不得超过0.3米；在安装过程中，不得破坏大楼内原有设备和装修。所有走线应以不破坏建筑结构为前提，并征得业主的同意。为确保日后验收的方便，施工人员在每条路由的始末端贴好标签。8. 天线功率分配表序号编号天线类型安装位置天线增益900/2200天线口功率（dBm）天线口功率（dBm）900 MHz2000 MHz1ANT1-1F壁挂天线3#综合楼C幢9#电梯7/8dBi10.69.62ANT1-4F壁挂天线7/8dBi12.5113ANT1-7F壁挂天线7/8dBi11.89.84ANT2-1F壁挂天线3#综合楼C幢10#电梯7/8dBi11.810.15ANT2-4F壁挂天线7/8dBi13.710.36ANT2-7F壁挂天线7/8dBi11.810.17ANT3-1F壁挂天线3#综合楼B幢7#电梯7/8dBi12.810.68ANT3-4F壁挂天线7/8dBi14.7129ANT3-7F壁挂天线7/8dBi1410.810ANT4-1F壁挂天线3#综合楼B幢8#电梯7/8dBi13.49.411ANT4-4F壁挂天线7/8dBi149.512ANT4-7F壁挂天线7/8dBi13.48.313ANT5-1F壁挂天线3#综合楼A幢5#电梯7/8dBi11.111.314ANT5-4F壁挂天线7/8dBi12.212.515ANT5-7F壁挂天线7/8dBi1110.216ANT6-1F壁挂天线3#综合楼A幢6#电梯7/8dBi12.612.417ANT6-4F壁挂天线7/8dBi12.812.618ANT6-7F壁挂天线7/8dBi14.513.819ANT3-2F壁挂天线2#综合楼A幢1#电梯7/8dBi12.111.820ANT3-3F壁挂天线7/8dBi11.811.321ANT2-2F壁挂天线2#综合楼B幢2#电梯7/8dBi11.79.122ANT2-3F壁挂天线7/8dBi11.48.623ANT1-2F壁挂天线2#综合楼B幢3#电梯7/8dBi129.624ANT1-3F壁挂天线7/8dBi1.79.125ANT4-2F壁挂天线2#综合楼C幢4#电梯7/8dBi12.41126ANT1-5F壁挂天线7/8dBi1311.127ANT1-8F壁挂天线7/8dBi12.39.928ANT5-2F壁挂天线2#综合楼活动中心电梯7/8dBi1411.629ANT2-5F壁挂天线7/8dBi13.310.430ANT14-B1F全向吸顶天线3#综合楼B1F3/5dBi12.1731ANT15-B1F全向吸顶天线3/5dBi138.332ANT13-B1F全向吸顶天线3/5dBi127.833ANT12-B1F全向吸顶天线3/5dBi12.7934ANT11-B1F全向吸顶天线3/5dBi10.87.535ANT9-B1F全向吸顶天线3/5dBi9.97.436ANT8-B1F全向吸顶天线3/5dBi9.76.937ANT10-B1F全向吸顶天线3/5dBi10.56.638ANT6-B1F全向吸顶天线3/5dBi10.88.839ANT5-B1F全向吸顶天线3/5dBi10.58.440ANT3-B1F全向吸顶天线3/5dBi9.98.441ANT4-B1F全向吸顶天线3/5dBi8.97.442ANT7-B1F全向吸顶天线3/5dBi9.98.243ANT2-B1F全向吸顶天线3/5dBi10.89.744ANT1-B1F全向吸顶天线3/5dBi8.77.945ANT37-B1F全向吸顶天线3/5dBi10.710.746ANT34-B1F全向吸顶天线3/5dBi9.710.147ANT33-B1F全向吸顶天线3/5dBi9.29.248ANT36-B1F全向吸顶天线3/5dBi10.810.649ANT35-B1F全向吸顶天线3/5dBi12.212.550ANT31-B1F全向吸顶天线3/5dBi11.55.651ANT32-B1F全向吸顶天线3/5dBi10.94.652ANT30-B1F全向吸顶天线3/5dBi12.36.953ANT28-B1F全向吸顶天线3/5dBi126.754ANT27-B1F全向吸顶天线3/5dBi11.7655ANT29-B1F全向吸顶天线3/5dBi12.37.556ANT25-B1F全向吸顶天线3/5dBi9.54.857ANT24-B1F全向吸顶天线3/5dBi105.758ANT26-B1F全向吸顶天线3/5dBi12.58.159ANT23-B1F全向吸顶天线3/5dBi9.45.760ANT21-B1F全向吸顶天线3/5dBi106.261ANT20-B1F全向吸顶天线3/5dBi10.87.462ANT19-B1F全向吸顶天线3/5dBi10.26.563ANT18-B1F全向吸顶天线3/5dBi10.87.864ANT22-B1F全向吸顶天线3/5dBi11.98.765ANT17-B1F全向吸顶天线3/5dBi9.16.866ANT16-B1F全向吸顶天线3/5dBi9.87.867ANT13-B1F全向吸顶天线5#合院式B1F3/5dBi11.98.368ANT14-B1F全向吸顶天线3/5dBi12.79.669ANT11-B1F全向吸顶天线3/5dBi10.87.770ANT10-B1F全向吸顶天线3/5dBi10.16.571ANT12-B1F全向吸顶天线3/5dBi11.78.872ANT9-B1F全向吸顶天线3/5dBi106.973ANT8-B1F全向吸顶天线3/5dBi118.674ANT5-B1F全向吸顶天线3/5dBi12.77.275ANT4-B1F全向吸顶天线3/5dBi11.95.976ANT7-B1F全向吸顶天线3/5dBi11877ANT6-B1F全向吸顶天线3/5dBi129.678ANT3-B1F全向吸顶天线3/5dBi11.96.879ANT2-B1F全向吸顶天线3/5dBi11.48.880ANT1-B1F全向吸顶天线3/5dBi12.310.2 表8.1 天线功率分配表9. 系统原理图9.1 GSM和TD-SCDMA系统原理图1）BBU、RRU连接图 图9.1 BBU、RRU连接图1
2）2G系统图图9. 2 2G系统图1
9.2 ????????????? 线缆路由图 图9.5 线缆路由图 9.3 有源设备安装图 图9.6 有源设备安装图1
9.4 GPS安装图图9.7 GPS安装图1
9.5 天线安装平面图1) 平层天线安装平面图图9.8 平层天线安装平面图 1
1
2) 电梯井天线安装示意图 图9.9 电梯井天线安装示意图 图9.10 电梯井天线安装示意图 10. 材料清单10.1 GSM系统材料清单序号名称厂家型号单位数量1GSM光纤近端机集采1W,直流，GSM900台22GSM光纤远端机集采1W，直流，GSM900台43合路器集采合路器DCS/TD(A&B)只043dB电桥集采3dB电桥,200W,二进一出只155dB腔体耦合器集采腔体200W5dB只666dB腔体耦合器集采腔体200W6dB只877dB腔体耦合器集采腔体200W7dB只13810dB腔体耦合器集采腔体200W10dB只17915dB腔体耦合器集采腔体200W15dB只31020dB腔体耦合器集采腔体200W20dB只21130dB腔体耦合器集采腔体200W30dB只112二功分腔体功分器集采腔体二功分器200W 只2713三功分腔体功分器集采腔体三功分器200W 只214全向吸顶天线集采宽频低频2dBi高频5dBi副5115定向吸顶天线集采低频95°5dBi高频75°7dBi副016定向壁挂天线集采宽频低频7dBi高频8dBi副29171/2馈线集采1/2"普通阻燃馈线米1100187/8馈线集采7/8"普通阻燃馈线米200191/2接头集采1/2"N型Male接头只320207/8接头集采7/8"N型Male接头只18211/2"转接头集采N-JKW只1622双母转接头(KK头)集采NF-NF个1023双公转接头(JJ头)集采NM-NM个10241/2"DIN型Male连接器集采DIN-1/2"个025电源柜集采 个16表10.1 GSM系统材料清单 10.2 TD-SCDMA系统材料清单序 号设备名称设备型号单位安装数量备 注1GPS天线抗干扰*N-F*38dB*1575.42MHz个1 2GPS安装材料包LMR-400-DB馈线套1 3TDBBU311整机直流（支持双通道）台1 4TDRRU311整机直流（支持双通道）台7 5RRU室内安装材料包 套7 6RRU两芯电源连接器 个7 7RRU光模块(2.5G)SFP*FC*8.2dB*1310nm块7 8BBU光模块(2.5G) 块3 9RRU侧光跳线10m*MF01-2FC*φ7*2芯根14 10BBU侧光跳线10m*MF01-2FC*φ7*2芯根3 11RRU-RRU光纤20m*MF01-DLC*φ7*2芯*1310根4 12GPS电缆50Ω*2.74mm*防水米60 表10.2 TD-SCDMA系统材料清单10.3 辅料清单辅材明细清单序号名称型号单位数量单价(元)合计(元)备注1铜鼻子 个102.828 2接地铜牌 个550250 325￠PVC管 米5003.81900 425￠软管 米403120 525￠PVC管接 只500.420 640￠PVC管 米1806.71206 740￠软管 米10440 840￠PVC管接 只100.88 9黑胶布 卷68.249.2 10白胶布 卷68.249.2 11防水胶泥 卷24080 12白扎带 包440160 13黑扎带 包445180 1425￠骑马夹 个6000.2120 15塑料膨胀 个12000.2240 16自攻螺丝 个12000.2240 17铁膨胀螺丝8￠个4312 18铁膨胀螺丝6￠个22366 19接地线16mm米2018360 20空开 个33090 21透明胶布 卷188 22缠绕管 米61.59 23绝缘纸 个10880 24天线支架 个59251475 25PVC线槽 米1820360 总价7150.4 表10.3 辅料清单11. 系统报价中国移动通信集团浙江有限公司台州分公司GSM&TD室内信号分布系统覆盖工程预算清单集成商：福建先创电子有限公司项目名称:三心美德养老院序号 型号/规格数量单位单价(元)小计厂家一、有源器件(甲方提供) 12G微蜂窝 1台0.00 0.00 移动22G光纤近端机1W2台0.00 0.00 威力克32G光纤远端机1W4台 0.00 0.00 威力克小计10.00 二、无源器件、天线、馈线、连接器(甲方提供) 1GPS天线 0副0.000.00中兴2GPS馈线(1/2"馈线) 0米0.000.00中兴3GPS馈线接头 0只0.000.00中兴4全向吸顶天线IXD-360V03NN51副37.00 1,887.00 京信5定向吸顶天线IXD-360V04NN0副47.00 0.00 京信6板状天线IXD-360V04NN29副47.00 1,363.00 京信7合路器GSM/TD&(a)&(b)&(c)0只350.00 0.00 威力克8腔体耦合器(5dB)WLKCP-5505GT6只72.00 432.00 威力克9腔体耦合器(6dB)WLKCP-5506GT8只72.00 576.00 威力克10腔体耦合器(7dB)WLKCP-5507GT13只72.00 936.00 威力克11腔体耦合器(10dB)WLKCP-5510GT17只72.00 1,224.00 威力克12腔体耦合器(15dB)WLKCP-5515GT3只72.00216.00 威力克13腔体耦合器(20dB)WLKCP-5520GT2只72.00144.00 威力克14腔体耦合器(30dB)WLKCP-5520GT1只72.0072.00 威力克15腔体二功分WLKSP-120227 只69.00 1,863.00 威力克16腔体三功分WLKSP-12032 只73.00 146.00 威力克17腔体四功分WLKSP-12040 只77.00 0.00 威力克183dB电桥 1 个105.00 105.00 威力克19负载200W2 只159.00 318.00 威力克201/2馈线1/2"普通阻燃馈线1100米8.11 8,921.00 亨鑫217/8馈线7/8"普通阻燃馈线200米16.09 3,218.00 亨鑫221/2"公接头N-J1/2F320个7.96 2,547.00 天安231/2"转接头N-JJ10个15.00 150.00 天安241/2"转接头N-KK10个15.00 150.00 天安251/2"转接头N-JKW16个18.00 288.00 天安267/8"公接头N-J7/8F18个14.65 264.00 天安271/2超柔馈头 2个0.00 0.00 移动28集束光缆 0米34.50 0.00 移动29集束光缆终端盒 0个750.00 0.00 移动30电源柜 1套2,360.00 2,360.00 移动31交转直模块 0个0.00 0.00 中兴32尾纤B-R*10根0.00 0.00 中兴33电源线3*1016米18.72 300.00 移动小计227,480.00 三、集成商自购器件(乙方提供) 1辅料 7,150.40 先创小计37,150.40 四、工程费 1集成设计费=材料总价的2%=(小计1+小计2+小计3)*2%693.00 先创3天线施工费80副30.00 2400.00 先创4无源器件施工费79 个30.00 2370.00 先创5馈线施工费1300米8.00 10400.00 先创6馈线连接器施工费374个10.00 3740.00 先创 有源设备安装费（直放站）4台2,130.00 7交直流转换器0套100.00 0.00 先创8系统调测费2000.00 先创9入网测试费1000.00 先创10辅材料施工费=(辅料+电源线)*15%1118.00 先创小计423,721.00 五：乙方工程结算价=三+四30,871.40 六：安全费=(三+四)*1%309.00 七：乙方结算总价=三+四+六31,180.40 八:总计=一+二+七58,660.40 表11.1 系统报价单1
